مبدل حرارتی پوسته لوله ای

مبدل حرارتی پوسته لوله ای

کد کالا : PSM-401-M1


قیمت :
image 320000000 تومان
image 12089 دلار
image 2014815 دینار عراق
image 119373 افغان افغانستان
image 0.481927710843 بیت کوین

کاربرد مبدل حرارتی پوسته لوله ای یا مبدل شل اند تیوب

وظیفه تمام مبدل های حرارتی پایین آوردن و یا بالا بردن دمای محصولاتی است که ماهیت مایع داشته و قابلیت انتقال آن بین مبدل های حرارتی وجود داشته باشد. مبدل های های حرارتی در 2 نوعِ، مبدل حرارتی صفحه ای و مبدل حرارتی لوله ای ساخته میشوند. مبدل های حرارتی صفحه ای معمولا برای مایعات رقیق مانند ، شیر، شربت، آبمیوه، خامه صبحانه، روغن های رقیق و مواردی شبیه کاربرد دارند. در مبدل های صفحه ای مایعات در بین صفحات انتقال داده شده و در پشت صفحات، سیال گرم مانند آب داغ و بخار برای گرم کردن و پاستوریزه کردن مایعات، و سیال سرد مانند آب چیلر یا آب آیس بانک برای خنک کردن مایعات استفاده میگردد. قیمت مبدل حرارتی صفحه ای به مراتب ارزانتر از قیمت مبدل پوسته لوله ای است.

مبدل های پوسته لوله ای برای مایعاتی کاربرد دارند که به علت بالا بودن جرم وزنی، ویسکوزیته بالا، زیادبودن ماده خشک درون آنها و یا حجم بسیار زیاد نمیتوان آنها را از میان صفحات مبدل حرارتی صفحه ای عبور داد.

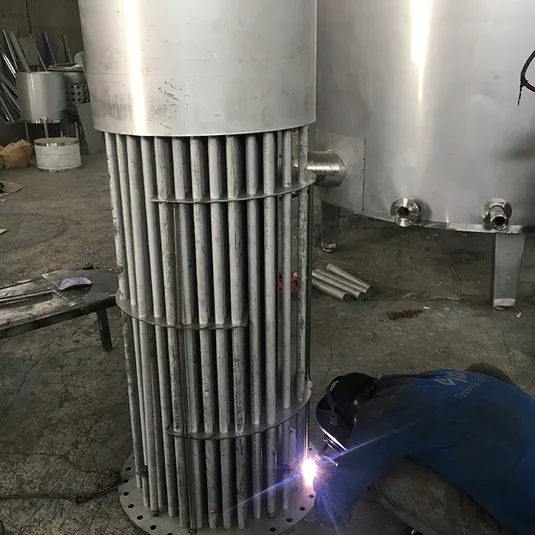

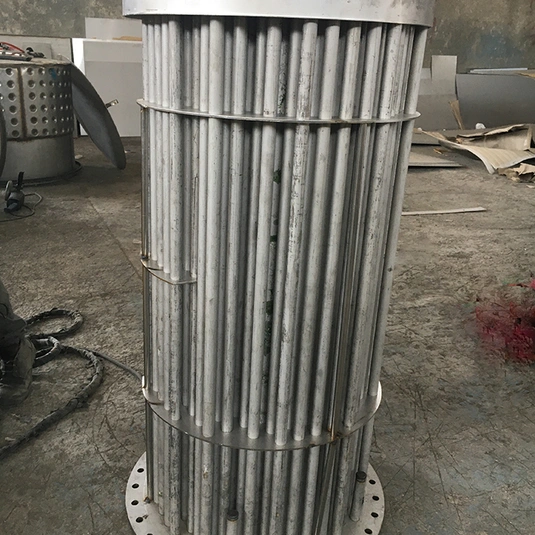

مبدل حرارتی لوله ای بسته به نوع کاربردی که دارد میتواند دارای 2 قسمت یا 3 قسمت باشد. قسمت اصلی مبدل پوسته لوله ای بدنه آن است و قسمت های دیگر سر و ته آن را تشکیل میدهند. کارکرد مبدل لوله ای به این شکل میباشد که در بین پوسته ها لوله های سیال های حرارتی را انتقال داده و در میان لوله ها محصولی که میبایست خنک یا گرم شود انتقال داده میشود.

مبدل لوله ای از جنس ها مختلفی ساخته میشوند .

مبدل های پوسته لوله ای با توجه به نیاز مشتریان و مصرف کنندگان ساخته مشیود. در صنایع غذایی معمولا جنس مصرفی در مبدل پوسته لوله ای استنلس استیل 304 است. بعضا در واحد های غذایی مانند: خطوط تولید رب، خطوط تولید نک تصفیه، خطوط تولید شکر از مبدل لوله ای استیل با گرید 316 استفاده میگردد.

درصنایع شیمیایی بیشترین جنس مصرفی در مبدل های پوسته لوله ای استیل 316، مونل یا تیتانیوم میباشد. بخش های شیمیایی میتوانند شامل شرکت های پالایشگاهی و پتروشیمی نیز باشند.

در صنایع دارویی نیز با توجه به حساسیت های محصولات تولیدی معمولا از مبدل های پوسته لوله ای استیل 316 استفاده میگردد.

قیمت مبدل لوله ای استیل با توجه به سطح تبادل دما و میزان دبی خروجی محصول متغیر است، البته نوع گرید استنلس استیل مصرفی نیز بر قیمت مبدل پوسته لوله ای استیل تاثیر گذار است.

زمانی که از مبدل لوله ای به شکل معکوس استفاده میگردد( یعنی زمانی که بخار را به داخل لوله ها انتقال داده و سیال آب سرد را در بین پوسته به جریان می اندازند) عمل تقطیر به وجود می آید و فرآیند کندانسینگ اتفاق می افتد. این مبدل ها در صنعت با نام کندانسور هم شناخته میشوند. کندانسور ها نیز با توجه به میزان بخارات موجود و دبی مورد نیاز طراحی و ساخته میشوند. کندانسور استیل لوله ای در اصل همان مبدل پوسته لوله ای است که جهت انتقال سیال و محصول با توجه به ماهیت تقطیر پذیری متفاوت میگردد.

ما در گروه صنعتی پوصام مبدل های پوسته لوله ای را با ظرفیت های مختلف و کاربری های متنوع تولید میکنیم .

در این بخش اطلاعات فنی و قیمت یک دستگاه مبدل لوله ای استیل 316 ارائه گردیده است .

با ما همراه باشید

جنس مصرفی بدنه مبدل استنلس استیل 316
جنس مصرفی لوله ها استنلس استیل 316
قطر بدنه 65 سانتیمتر
طول بدنه 160 سانتیمتر
ضخامت پوسته 3 میلیمتر
ضخامت و سایز لوله 2.7 میلیمتر ، 3/4 اینچ
ضخامت فلنچ های بدنه 20 میلیمتر
قطر فلنچ ها 75 سانتیمتر
تعداد لوله ها 134 عدد
ضخامت کپ های سر و ته 4 میلیمتر

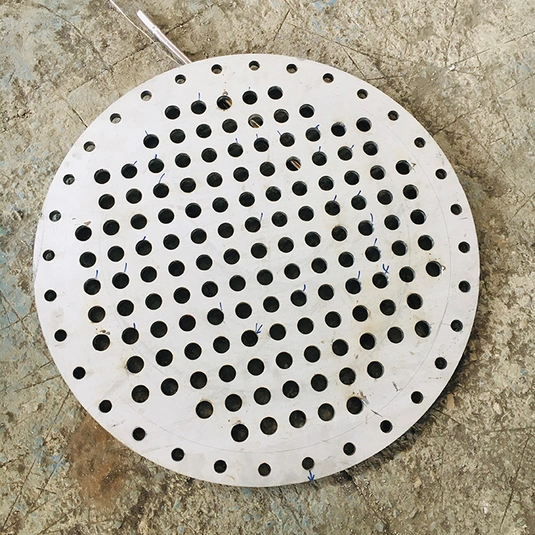

متعلقات ثابت واشر های 7 لایه لاستیکی، پیچ و مهره های نگهدارنده فلنچ ها ، ورودی و خروجی پوسته ، ورودی و خروجی سر و ته ، صفحات داخلی هدایت سیال داخل پوسته و نگهدارنده لوله ها
مدت زمان تحویل 25 روز کاری
